Трансформатор ТСЗ-300 кВА

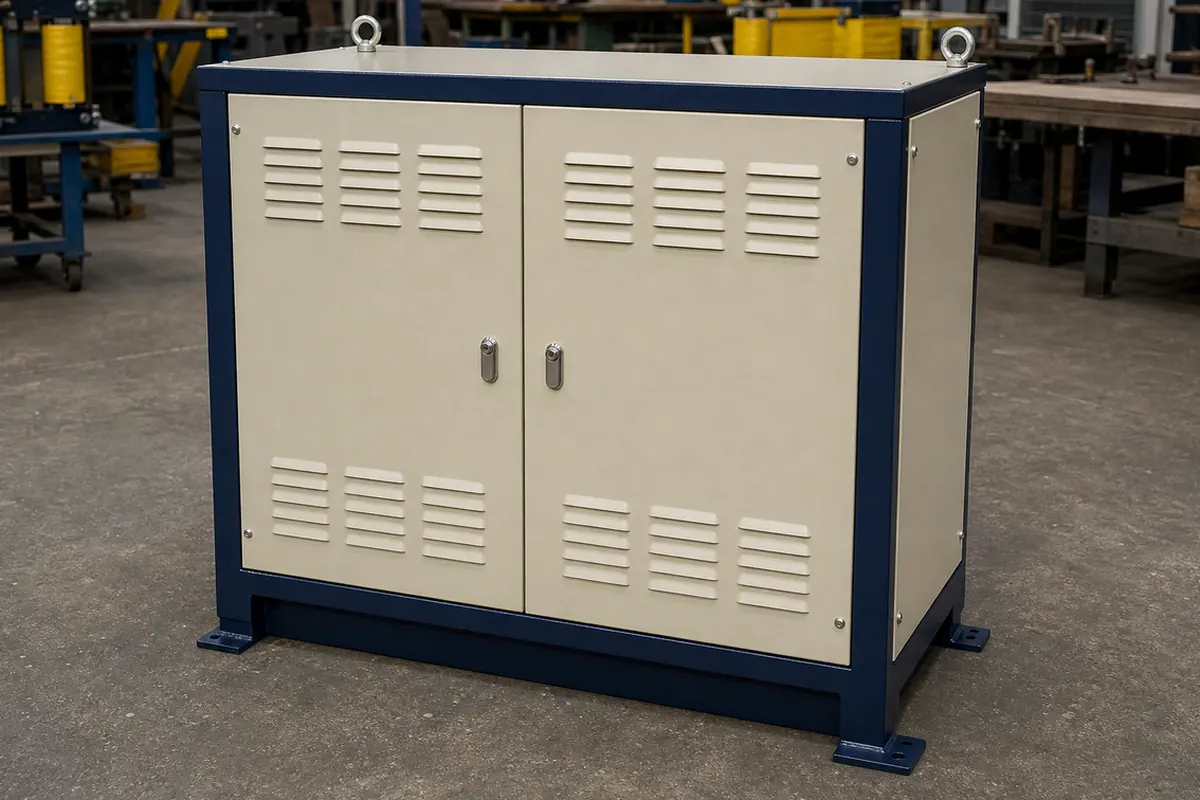

ТСЗ-300 кВА — трёхфазный сухой трансформатор в защитном кожухе; электрические параметры, конструкцию и комплект поставки согласуем по ТЗ.
Серия ТСЗ
Назначение и конструкция ТСЗ-300 кВА
ТСЗ-300 кВА — трёхфазный сухой трансформатор в защитном кожухе. Номинальная полная мощность — 300 кВА. Напряжения, схему и требования к конструкции укажите в ТЗ.
Назначение исполнения
Название серии описывает конструкцию, но для расчёта всё равно нужно техническое задание. Укажите линейные напряжения, схему соединения, нейтраль и характер нагрузки. После расчёта укажем в коммерческом предложении параметры, цену, срок и комплект поставки.
Проверим нагрузку для ТСЗ-300 кВА
Для ТСЗ-300 кВА проверим полную мощность, пусковые токи, перегрузки и цикл работы относительно параметров питающей сети.
Укажем состав поставки
Для ТСЗ-300 кВА перечислим согласованные выводы, оболочку, датчики, испытания, документы и упаковку.
Сферы применения
Где применяют ТСЗ-300 кВА
Показываем типовые задачи для серии ТСЗ этой мощности. Перед заказом сверим схему, нагрузку и условия установки.
Испытательный стенд
Питание стенда с заданными ступенями нагрузки, измерительными цепями и защитой.
Комплектная установка
Встраивание в шкаф или блок с ограничениями по габаритам, выводам и вентиляции.
Ремонт существующего оборудования
Замена по паспорту, схеме, шильдику и контрольным установочным размерам.
Что означает 300 кВА
Ошибку выбора мощности уже нельзя компенсировать только запасом: нужно проверить сеть, короткое замыкание и фактический режим установки. Для ТСЗ-300 кВА мощность проверяют по полной мощности нагрузки, её одновременности и пусковым режимам.
Мощность и ток
Проверка мощности и токов для ТСЗ-300 кВА
Трёхфазный сухой трансформатор в защитном кожухе. Назначение — питание трёхфазной нагрузки в исполнении с собственной защитной оболочкой. По уровню мощности это мощная промышленная нагрузка.
Проверить нагрузку
Составьте перечень потребителей для ТСЗ-300 кВА: мощность, ток, cos φ, пуск и продолжительность работы.
Согласовать электрическую схему
Для серии ТСЗ нужно подтвердить напряжения, нагрузку, IP, вводы, заземление кожуха, вентиляцию и доступ для обслуживания.
Подготовить монтаж
До заказа согласуют шинные или кабельные вводы, вентиляцию, основание, подъём, транспортные габариты и доступ для обслуживания.
Рассчитать кожух
Степень защиты, вентиляционные отверстия, кабельные вводы и доступ к клеммам проверяют вместе с тепловым режимом.
Расчётный пример
Ток при разных напряжениях
Для трёхфазной цепи используем I = S / (√3 × U).
| Вариант расчёта | Ток по полной мощности | Формула |
|---|---|---|
| трёхфазная цепь 400 В | 433 А | S = √3 × 400 В × I |
| трёхфазная цепь 690 В | 251 А | S = √3 × 690 В × I |
Важно. Для ТСЗ-300 кВА приведены расчётные примеры по полной мощности, а не паспортные токи готового изделия. Если ТСЗ-300 кВА работает с преобразовательной, несимметричной или нелинейной нагрузкой, токи обмоток определяют по её реальной форме.
Проверка загрузки
Загрузка относительно номинала
Для ТСЗ-300 кВА сравнение помогает проверить график нагрузки, но не заменяет тепловой расчёт.
| Уровень загрузки | Полная мощность нагрузки | Разница до номинала |
|---|---|---|
| 70% от номинала | 210 кВА | до номинала остаётся 90 кВА |
| 85% от номинала | 255 кВА | до номинала остаётся 45 кВА |
| 100% от номинала | 300 кВА | номинальная точка |
Для ТСЗ-300 кВА арифметические 70%, 85% и 100% соответствуют разным значениям полной мощности. Для ТСЗ-300 кВА это не рекомендация держать постоянный запас: допустимую загрузку определяют по температуре, циклу, пусковым токам, перегрузкам и требованиям проекта.
Соседние мощности
Ближайшие мощности серии ТСЗ
Если нагрузка близка к номиналу ТСЗ-300 кВА, сравните её с соседними мощностями той же серии.
| Модель | Номинальная мощность | Разница относительно этой страницы |
|---|---|---|
| Трансформатор ТСЗ-250 кВА | 250 кВА | на 50 кВА и примерно на 17% меньше |
| Трансформатор ТСЗ-300 кВА | 300 кВА | выбранная мощность |
| Трансформатор ТСЗ-350 кВА | 350 кВА | на 50 кВА и примерно на 17% больше |
Что прислать
Что указать для расчёта ТСЗ-300 кВА
Пришлите известные параметры и условия установки. Инженер уточнит недостающие данные перед расчётом цены и срока.
| Параметр | Что указывать или проверять | Почему это важно |
|---|---|---|
| Серия или тип | ТСЗ | Инженер проверит, подходит ли серия для вашей схемы. |
| Номинальная мощность | 300 кВА | Режим нагрузки и запас мощности проверим при расчёте. |
| Электрические параметры | 3-фазное исполнение; Низковольтный; напряжения обмоток, схема и конструкция — по ТЗ | Напряжения, токи, частоту и схему укажем для рассчитанного исполнения. |
| Условия установки | Температура, вентиляция, защита и монтаж | От них зависят тепловой режим, корпус и габариты. |
| Результат расчёта | Техническое и коммерческое предложение | В КП укажем характеристики, цену, срок, состав поставки и документы. |
Важно для расчёта. Потери холостого хода и короткого замыкания, ток холостого хода, напряжение короткого замыкания, масса, габариты, шум, класс нагревостойкости, IP и схема соединения будут указаны для конкретного рассчитанного исполнения.
Серии и исполнения
Другие мощности серии ТСЗ
Сравните соседние модели по мощности. Напряжения, схема и конструкция должны соответствовать вашему проекту.
Соседняя модель или серия
Трансформаторы ТСЗ
Сухой трансформатор в кожухе; степень защиты и вентиляция зависят от места установки. Серия предназначена для трёхфазных низковольтных цепей. Выберите модель по мощности, а для заказа укажите напряжения, схему, режим работы и требования к конструкции.
Подробнее → Соседняя модель или серияТрансформатор ТСЗ-250 кВА
Трёхфазные низковольтные трансформаторы. ТСЗ · 250 кВА.
Подробнее → Соседняя модель или серияТрансформатор ТСЗ-350 кВА
Трёхфазные низковольтные трансформаторы. ТСЗ · 350 кВА.
Подробнее → Соседняя модель или серияТрансформатор ТСЗ-200 кВА
Трёхфазные низковольтные трансформаторы. ТСЗ · 200 кВА.
Подробнее →Вопросы и ответы
Что уточняют перед заказом
Ответы по мощности, току, напряжениям и цене ТСЗ-300 кВА.
Подойдёт ли мощность 300 кВА для моей нагрузки?
Нужно сложить полную мощность одновременно работающих потребителей и проверить пусковые токи, перегрузки и режим. Инженер сопоставит результат с ТСЗ-300 кВА и соседними мощностями.
Какой ток соответствует мощности 300 кВА?
Ток зависит от напряжения и числа фаз. На странице приведены примеры расчёта. Номинальные токи конкретного исполнения укажем после согласования напряжений и схемы.
Какие напряжения можно заказать для ТСЗ-300 кВА?
Напряжения и схему задаёт проект. Для расчёта пришлите однолинейную схему или укажите входное и выходное напряжение, частоту, нейтраль и характер нагрузки.
От чего зависит цена ТСЗ-300 кВА?
От электрической схемы, материалов обмоток, потерь, изоляции, кожуха, вводов, датчиков, испытаний, документов и количества. Точную цену рассчитаем после согласования исполнения.
Заявка на расчёт
Получите расчёт ТСЗ-300 кВА
Приложите ТЗ, схему, опросный лист, паспорт аналога или фотографию шильдика. Если знаете не все параметры, опишите нагрузку, напряжения, количество и место установки.
- проверим мощность 300 кВА и применимость серии ТСЗ;
- согласуем электрическую схему, нагрузку и конструктивное исполнение;
- укажем цену, срок, комплект поставки и документы.
