Трансформатор ОСЗР-250 кВА
ОСЗР-250 кВА — однофазный сухой разделительный трансформатор в кожухе; электрические параметры, конструкцию и комплект поставки согласуем по ТЗ.
Серия ОСЗР
Назначение и конструкция ОСЗР-250 кВА

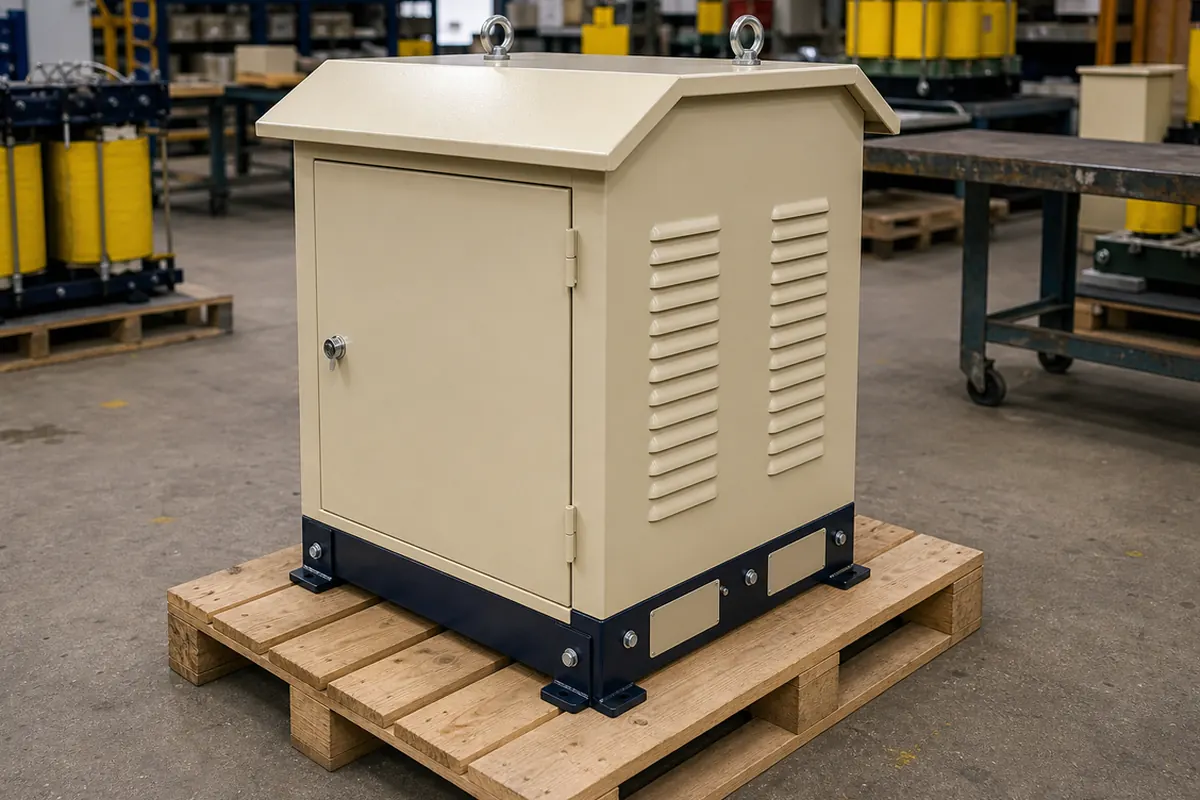

ОСЗР-250 кВА — однофазный сухой разделительный трансформатор в кожухе. Номинальная полная мощность — 250 кВА. Напряжения, схему и требования к конструкции укажите в ТЗ.
Назначение исполнения
Однофазный трансформатор рассчитываем под заданные напряжения и нагрузку. Если вторичных обмоток несколько, укажите ток или мощность каждой цепи и какие из них работают одновременно. После расчёта укажем в коммерческом предложении параметры, цену, срок и комплект поставки.
Проверим нагрузку для ОСЗР-250 кВА
Для ОСЗР-250 кВА проверим полную мощность, пусковые токи, перегрузки и цикл работы относительно параметров питающей сети.
Укажем состав поставки
Для ОСЗР-250 кВА перечислим согласованные выводы, оболочку, датчики, испытания, документы и упаковку.
Сферы применения
Где применяют ОСЗР-250 кВА
Показываем типовые задачи для серии ОСЗР этой мощности. Перед заказом сверим схему, нагрузку и условия установки.
Сервисная розетка оборудования
Разделение однофазной сервисной цепи по проектной схеме электробезопасности.
Чувствительная аппаратура
Развязка цепи с согласованием экрана, заземления и допустимой ёмкостной связи.
Замена существующего ОСР
Совместимость по напряжениям, мощности, клеммам, креплению и изоляции.
Что означает 250 кВА
На такой мощности обычно питают заметную технологическую нагрузку или несколько согласованных потребителей. Для ОСЗР-250 кВА мощность проверяют по полной мощности нагрузки, её одновременности и пусковым режимам.
Мощность и ток
Проверка мощности и токов для ОСЗР-250 кВА
Однофазный сухой разделительный трансформатор в кожухе. Назначение — гальваническое разделение однофазной цепи в защищённом исполнении. По уровню мощности это промышленное исполнение.
Проверить нагрузку
Составьте перечень потребителей для ОСЗР-250 кВА: мощность, ток, cos φ, пуск и продолжительность работы.
Согласовать электрическую схему
Для серии ОСЗР нужно подтвердить схему развязки, IP, вводы, заземление, охлаждение и требования к обслуживанию.
Подготовить монтаж
В расчёт включают график нагрузки, ток включения, селективность защиты, кабельные или шинные присоединения и условия охлаждения.
Рассчитать кожух
Степень защиты, вентиляционные отверстия, кабельные вводы и доступ к клеммам проверяют вместе с тепловым режимом.
Расчётный пример
Ток при разных напряжениях
Для однофазной цепи используем I = S / U.
| Вариант расчёта | Ток по полной мощности | Формула |
|---|---|---|
| однофазная цепь 230 В | 1 087 А | S = 230 В × I |
| однофазная цепь 400 В | 625 А | S = 400 В × I |
Важно. Для ОСЗР-250 кВА приведены расчётные примеры по полной мощности, а не паспортные токи готового изделия. Если ОСЗР-250 кВА работает с преобразовательной, несимметричной или нелинейной нагрузкой, токи обмоток определяют по её реальной форме.
Проверка загрузки
Загрузка относительно номинала
Для ОСЗР-250 кВА сравнение помогает проверить график нагрузки, но не заменяет тепловой расчёт.
| Уровень загрузки | Полная мощность нагрузки | Разница до номинала |
|---|---|---|
| 70% от номинала | 175 кВА | до номинала остаётся 75 кВА |
| 85% от номинала | 212 кВА | до номинала остаётся 37,5 кВА |
| 100% от номинала | 250 кВА | номинальная точка |
Для ОСЗР-250 кВА арифметические 70%, 85% и 100% соответствуют разным значениям полной мощности. Для ОСЗР-250 кВА это не рекомендация держать постоянный запас: допустимую загрузку определяют по температуре, циклу, пусковым токам, перегрузкам и требованиям проекта.
Соседние мощности
Ближайшие мощности серии ОСЗР
Если нагрузка близка к номиналу ОСЗР-250 кВА, сравните её с соседними мощностями той же серии.
| Модель | Номинальная мощность | Разница относительно этой страницы |
|---|---|---|
| Трансформатор ОСЗР-160 кВА | 160 кВА | на 90 кВА и примерно на 36% меньше |
| Трансформатор ОСЗР-250 кВА | 250 кВА | выбранная мощность |
| Трансформатор ОСЗР-400 кВА | 400 кВА | на 150 кВА и примерно на 60% больше |
Что прислать
Что указать для расчёта ОСЗР-250 кВА
Пришлите известные параметры и условия установки. Инженер уточнит недостающие данные перед расчётом цены и срока.
| Параметр | Что указывать или проверять | Почему это важно |
|---|---|---|
| Серия или тип | ОСЗР | Инженер проверит, подходит ли серия для вашей схемы. |
| Номинальная мощность | 250 кВА | Режим нагрузки и запас мощности проверим при расчёте. |
| Электрические параметры | 1-фазное исполнение; Низковольтный; напряжения обмоток, схема и конструкция — по ТЗ | Напряжения, токи, частоту и схему укажем для рассчитанного исполнения. |
| Условия установки | Температура, вентиляция, защита и монтаж | От них зависят тепловой режим, корпус и габариты. |
| Результат расчёта | Техническое и коммерческое предложение | В КП укажем характеристики, цену, срок, состав поставки и документы. |
Важно для расчёта. Потери холостого хода и короткого замыкания, ток холостого хода, напряжение короткого замыкания, масса, габариты, шум, класс нагревостойкости, IP и схема соединения будут указаны для конкретного рассчитанного исполнения.
Серии и исполнения
Другие мощности серии ОСЗР
Сравните соседние модели по мощности. Напряжения, схема и конструкция должны соответствовать вашему проекту.
Соседняя модель или серия
Трансформаторы ОСЗР
Однофазный разделительный трансформатор в защитном кожухе. Выберите модель по мощности, а для заказа укажите напряжения, схему, режим работы и требования к конструкции.
Подробнее → Соседняя модель или серияТрансформатор ОСЗР-160 кВА
Однофазные низковольтные трансформаторы. ОСЗР · 160 кВА.
Подробнее → Соседняя модель или серияТрансформатор ОСЗР-100 кВА
Однофазные низковольтные трансформаторы. ОСЗР · 100 кВА.
Подробнее → Соседняя модель или серияТрансформатор ОСЗР-400 кВА
Однофазные низковольтные трансформаторы. ОСЗР · 400 кВА.
Подробнее →Вопросы и ответы
Что уточняют перед заказом
Ответы по мощности, току, напряжениям и цене ОСЗР-250 кВА.
Подойдёт ли мощность 250 кВА для моей нагрузки?
Нужно сложить полную мощность одновременно работающих потребителей и проверить пусковые токи, перегрузки и режим. Инженер сопоставит результат с ОСЗР-250 кВА и соседними мощностями.
Какой ток соответствует мощности 250 кВА?
Ток зависит от напряжения и числа фаз. На странице приведены примеры расчёта. Номинальные токи конкретного исполнения укажем после согласования напряжений и схемы.
Какие напряжения можно заказать для ОСЗР-250 кВА?
Напряжения и схему задаёт проект. Для расчёта пришлите однолинейную схему или укажите входное и выходное напряжение, частоту, нейтраль и характер нагрузки.
От чего зависит цена ОСЗР-250 кВА?
От электрической схемы, материалов обмоток, потерь, изоляции, кожуха, вводов, датчиков, испытаний, документов и количества. Точную цену рассчитаем после согласования исполнения.
Заявка на расчёт
Получите расчёт ОСЗР-250 кВА
Приложите ТЗ, схему, опросный лист, паспорт аналога или фотографию шильдика. Если знаете не все параметры, опишите нагрузку, напряжения, количество и место установки.
