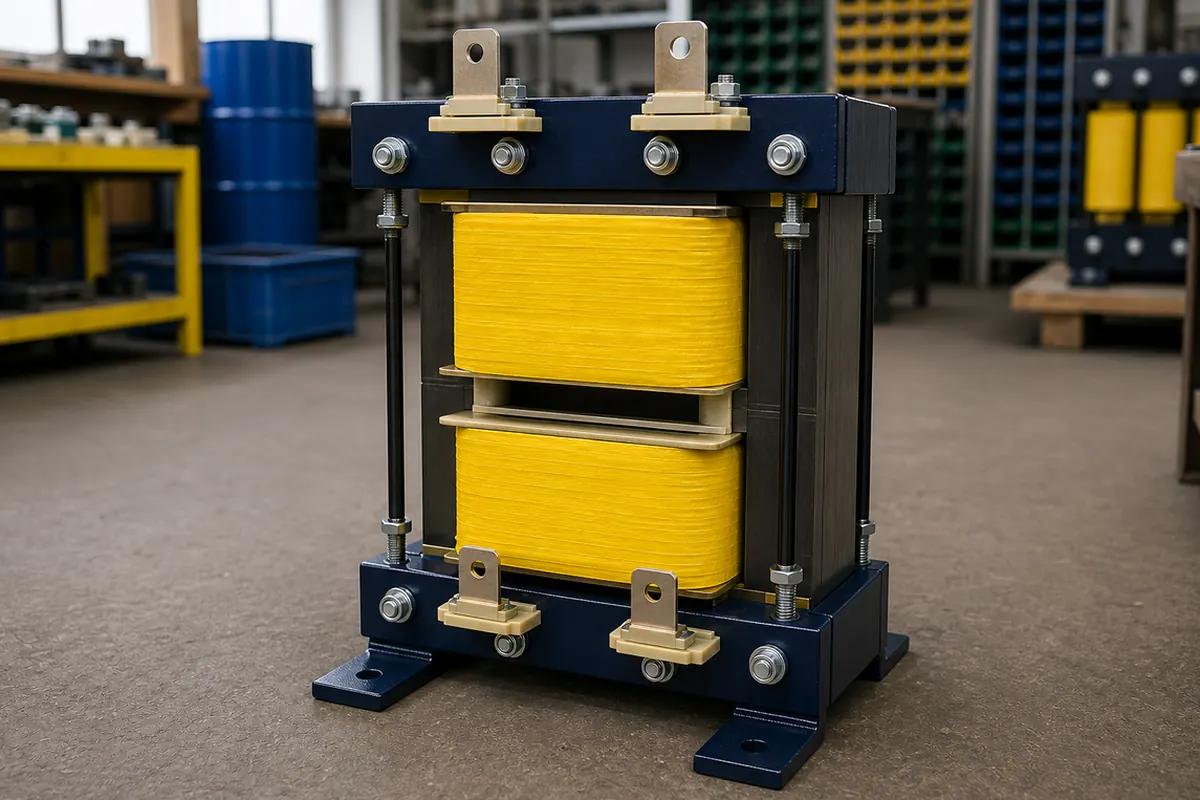

Трансформатор ОСР-63 кВА
ОСР-63 кВА — однофазный сухой разделительный трансформатор; электрические параметры, конструкцию и комплект поставки согласуем по ТЗ.
Серия ОСР
Назначение и конструкция ОСР-63 кВА
ОСР-63 кВА — однофазный сухой разделительный трансформатор. Номинальная полная мощность — 63 кВА. Напряжения, схему и требования к конструкции укажите в ТЗ.
Назначение исполнения
Однофазный трансформатор рассчитываем под заданные напряжения и нагрузку. Если вторичных обмоток несколько, укажите ток или мощность каждой цепи и какие из них работают одновременно. После расчёта укажем в коммерческом предложении параметры, цену, срок и комплект поставки.
Проверим нагрузку для ОСР-63 кВА
Для ОСР-63 кВА проверим полную мощность, пусковые токи, перегрузки и цикл работы относительно параметров питающей сети.
Укажем состав поставки
Для ОСР-63 кВА перечислим согласованные выводы, оболочку, датчики, испытания, документы и упаковку.
Сферы применения
Где применяют ОСР-63 кВА
Показываем типовые задачи для серии ОСР этой мощности. Перед заказом сверим схему, нагрузку и условия установки.
Выделенная однофазная цепь
Питание приборов или оборудования через электрически разделённые обмотки.
Замена существующего ОСР
Подбор по напряжениям, мощности, изоляции, выводам и установочным размерам.
Испытательный пост
Питание измерительной или ремонтной нагрузки через электрически разделённые обмотки.
Что означает 63 кВА
На такой мощности обычно питают заметную технологическую нагрузку или несколько согласованных потребителей. Для ОСР-63 кВА мощность проверяют по полной мощности нагрузки, её одновременности и пусковым режимам.
Мощность и ток
Проверка мощности и токов для ОСР-63 кВА
Однофазный сухой разделительный трансформатор. Назначение — гальваническое разделение однофазной питающей и вторичной цепей. По уровню мощности это промышленное исполнение.
Проверить нагрузку
Составьте перечень потребителей для ОСР-63 кВА: мощность, ток, cos φ, пуск и продолжительность работы.
Согласовать электрическую схему
Для серии ОСР нужно подтвердить назначение развязки, схему вторичной сети, заземление, экраны и требования к изоляции.
Подготовить монтаж
В расчёт включают график нагрузки, ток включения, селективность защиты, кабельные или шинные присоединения и условия охлаждения.
Защита открытого исполнения
Для открытого исполнения проектом предусматривают ограждение, безопасные расстояния, вентиляцию и защиту от загрязнений.
Расчётный пример
Ток при разных напряжениях
Для однофазной цепи используем I = S / U.
| Вариант расчёта | Ток по полной мощности | Формула |
|---|---|---|
| однофазная цепь 230 В | 274 А | S = 230 В × I |
| однофазная цепь 400 В | 158 А | S = 400 В × I |
Важно. Для ОСР-63 кВА приведены расчётные примеры по полной мощности, а не паспортные токи готового изделия. Если ОСР-63 кВА работает с преобразовательной, несимметричной или нелинейной нагрузкой, токи обмоток определяют по её реальной форме.
Проверка загрузки
Загрузка относительно номинала
Для ОСР-63 кВА сравнение помогает проверить график нагрузки, но не заменяет тепловой расчёт.
| Уровень загрузки | Полная мощность нагрузки | Разница до номинала |
|---|---|---|
| 70% от номинала | 44,1 кВА | до номинала остаётся 18,9 кВА |
| 85% от номинала | 53,5 кВА | до номинала остаётся 9,45 кВА |
| 100% от номинала | 63 кВА | номинальная точка |
Для ОСР-63 кВА арифметические 70%, 85% и 100% соответствуют разным значениям полной мощности. Для ОСР-63 кВА это не рекомендация держать постоянный запас: допустимую загрузку определяют по температуре, циклу, пусковым токам, перегрузкам и требованиям проекта.
Соседние мощности
Ближайшие мощности серии ОСР
Если нагрузка близка к номиналу ОСР-63 кВА, сравните её с соседними мощностями той же серии.
| Модель | Номинальная мощность | Разница относительно этой страницы |
|---|---|---|
| Трансформатор ОСР-40 кВА | 40 кВА | на 23 кВА и примерно на 37% меньше |
| Трансформатор ОСР-63 кВА | 63 кВА | выбранная мощность |
| Трансформатор ОСР-100 кВА | 100 кВА | на 37 кВА и примерно на 59% больше |
Что прислать
Что указать для расчёта ОСР-63 кВА
Пришлите известные параметры и условия установки. Инженер уточнит недостающие данные перед расчётом цены и срока.
| Параметр | Что указывать или проверять | Почему это важно |
|---|---|---|
| Серия или тип | ОСР | Инженер проверит, подходит ли серия для вашей схемы. |
| Номинальная мощность | 63 кВА | Режим нагрузки и запас мощности проверим при расчёте. |
| Электрические параметры | 1-фазное исполнение; Низковольтный; напряжения обмоток, схема и конструкция — по ТЗ | Напряжения, токи, частоту и схему укажем для рассчитанного исполнения. |
| Условия установки | Температура, вентиляция, защита и монтаж | От них зависят тепловой режим, корпус и габариты. |
| Результат расчёта | Техническое и коммерческое предложение | В КП укажем характеристики, цену, срок, состав поставки и документы. |
Важно для расчёта. Потери холостого хода и короткого замыкания, ток холостого хода, напряжение короткого замыкания, масса, габариты, шум, класс нагревостойкости, IP и схема соединения будут указаны для конкретного рассчитанного исполнения.
Серии и исполнения
Другие мощности серии ОСР
Сравните соседние модели по мощности. Напряжения, схема и конструкция должны соответствовать вашему проекту.
Соседняя модель или серия
Трансформаторы ОСР
Однофазный разделительный трансформатор без защитного кожуха. Выберите модель по мощности, а для заказа укажите напряжения, схему, режим работы и требования к конструкции.
Подробнее → Соседняя модель или серияТрансформатор ОСР-40 кВА
Однофазные низковольтные трансформаторы. ОСР · 40 кВА.
Подробнее → Соседняя модель или серияТрансформатор ОСР-100 кВА
Однофазные низковольтные трансформаторы. ОСР · 100 кВА.
Подробнее → Соседняя модель или серияТрансформатор ОСР-25 кВА
Однофазные низковольтные трансформаторы. ОСР · 25 кВА.
Подробнее →Вопросы и ответы
Что уточняют перед заказом
Ответы по мощности, току, напряжениям и цене ОСР-63 кВА.
Подойдёт ли мощность 63 кВА для моей нагрузки?
Нужно сложить полную мощность одновременно работающих потребителей и проверить пусковые токи, перегрузки и режим. Инженер сопоставит результат с ОСР-63 кВА и соседними мощностями.
Какой ток соответствует мощности 63 кВА?
Ток зависит от напряжения и числа фаз. На странице приведены примеры расчёта. Номинальные токи конкретного исполнения укажем после согласования напряжений и схемы.
Какие напряжения можно заказать для ОСР-63 кВА?
Напряжения и схему задаёт проект. Для расчёта пришлите однолинейную схему или укажите входное и выходное напряжение, частоту, нейтраль и характер нагрузки.
От чего зависит цена ОСР-63 кВА?
От электрической схемы, материалов обмоток, потерь, изоляции, кожуха, вводов, датчиков, испытаний, документов и количества. Точную цену рассчитаем после согласования исполнения.
Заявка на расчёт
Получите расчёт ОСР-63 кВА
Приложите ТЗ, схему, опросный лист, паспорт аналога или фотографию шильдика. Если знаете не все параметры, опишите нагрузку, напряжения, количество и место установки.
- проверим мощность 63 кВА и применимость серии ОСР;
- согласуем электрическую схему, нагрузку и конструктивное исполнение;
- укажем цену, срок, комплект поставки и документы.
