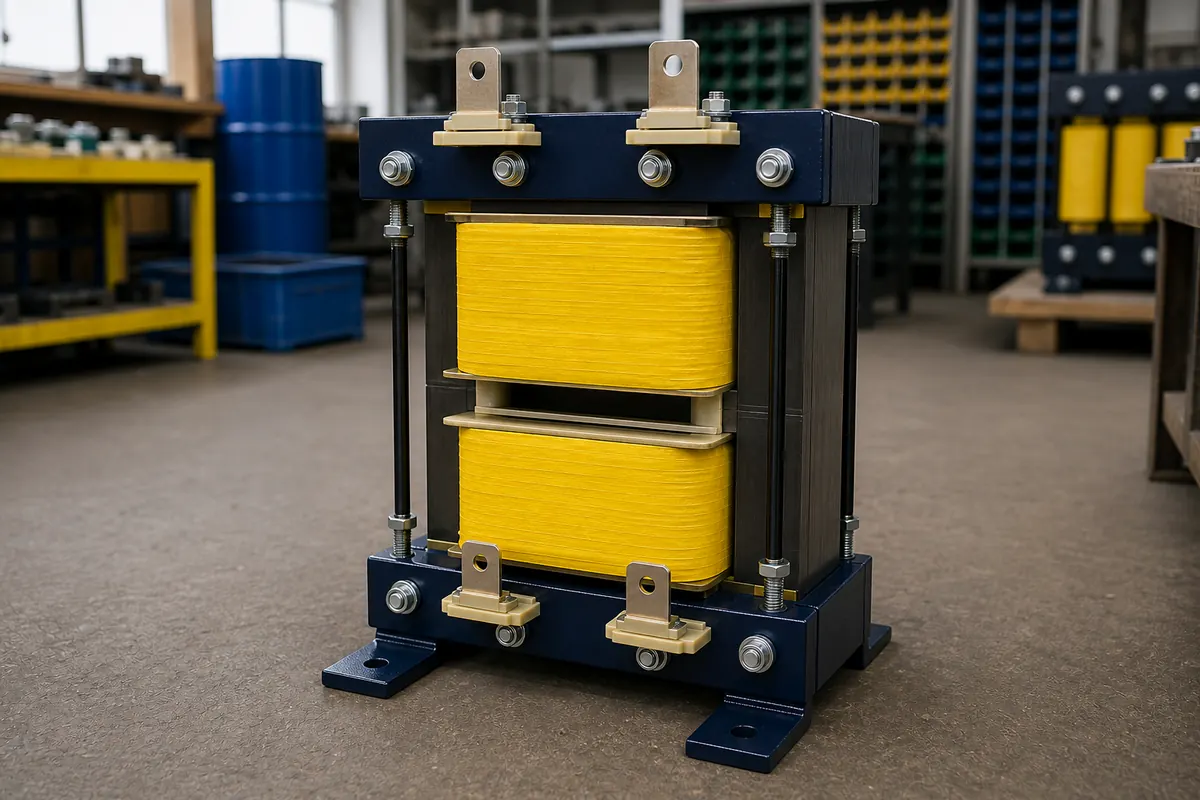

Трансформатор ОСР-1 кВА
ОСР-1 кВА — однофазный сухой разделительный трансформатор; электрические параметры, конструкцию и комплект поставки согласуем по ТЗ.
Серия ОСР
Назначение и конструкция ОСР-1 кВА
ОСР-1 кВА — однофазный сухой разделительный трансформатор. Номинальная полная мощность — 1 кВА. Напряжения, схему и требования к конструкции укажите в ТЗ.
Назначение исполнения
Однофазный трансформатор рассчитываем под заданные напряжения и нагрузку. Если вторичных обмоток несколько, укажите ток или мощность каждой цепи и какие из них работают одновременно. После расчёта укажем в коммерческом предложении параметры, цену, срок и комплект поставки.
Проверим нагрузку для ОСР-1 кВА
Для ОСР-1 кВА проверим полную мощность, пусковые токи, перегрузки и цикл работы относительно параметров питающей сети.
Укажем состав поставки
Для ОСР-1 кВА перечислим согласованные выводы, оболочку, датчики, испытания, документы и упаковку.
Сферы применения
Где применяют ОСР-1 кВА
Показываем типовые задачи для серии ОСР этой мощности. Перед заказом сверим схему, нагрузку и условия установки.
Отдельная вторичная сеть
Формирование цепи с проектным режимом нейтрали и защитными аппаратами.
Встроенный разделительный узел
Монтаж внутри оборудования с предусмотренным ограждением и вентиляцией.
Испытательные участки
Развязка цепи по проектной схеме электробезопасности и заземления.
Что означает 1 кВА
На этой мощности особенно важны пусковые токи катушек, приводов и электроники: они могут быть заметно выше установившегося тока. Для ОСР-1 кВА мощность проверяют по полной мощности нагрузки, её одновременности и пусковым режимам.
Мощность и ток
Проверка мощности и токов для ОСР-1 кВА
Однофазный сухой разделительный трансформатор. Назначение — гальваническое разделение однофазной питающей и вторичной цепей. По уровню мощности это компактное исполнение.
Проверить нагрузку
Составьте перечень потребителей для ОСР-1 кВА: мощность, ток, cos φ, пуск и продолжительность работы.
Согласовать электрическую схему
Для серии ОСР нужно подтвердить назначение развязки, схему вторичной сети, заземление, экраны и требования к изоляции.
Подготовить монтаж
До заказа проверьте место в шкафу, ориентацию, крепление, клеммы и допустимый нагрев рядом с другими аппаратами.
Защита открытого исполнения
Для открытого исполнения проектом предусматривают ограждение, безопасные расстояния, вентиляцию и защиту от загрязнений.
Расчётный пример
Ток при разных напряжениях
Для однофазной цепи используем I = S / U.
| Вариант расчёта | Ток по полной мощности | Формула |
|---|---|---|
| однофазная цепь 230 В | 4,35 А | S = 230 В × I |
| однофазная цепь 400 В | 2,5 А | S = 400 В × I |
Важно. Для ОСР-1 кВА приведены расчётные примеры по полной мощности, а не паспортные токи готового изделия. Если ОСР-1 кВА работает с преобразовательной, несимметричной или нелинейной нагрузкой, токи обмоток определяют по её реальной форме.
Проверка загрузки
Загрузка относительно номинала
Для ОСР-1 кВА сравнение помогает проверить график нагрузки, но не заменяет тепловой расчёт.
| Уровень загрузки | Полная мощность нагрузки | Разница до номинала |
|---|---|---|
| 70% от номинала | 0,7 кВА | до номинала остаётся 0,3 кВА |
| 85% от номинала | 0,85 кВА | до номинала остаётся 0,15 кВА |
| 100% от номинала | 1 кВА | номинальная точка |
Для ОСР-1 кВА арифметические 70%, 85% и 100% соответствуют разным значениям полной мощности. Для ОСР-1 кВА это не рекомендация держать постоянный запас: допустимую загрузку определяют по температуре, циклу, пусковым токам, перегрузкам и требованиям проекта.
Соседние мощности
Ближайшие мощности серии ОСР
Если нагрузка близка к номиналу ОСР-1 кВА, сравните её с соседними мощностями той же серии.
| Модель | Номинальная мощность | Разница относительно этой страницы |
|---|---|---|
| Трансформатор ОСР-1 кВА | 1 кВА | выбранная мощность |
| Трансформатор ОСР-2,5 кВА | 2,5 кВА | на 1,5 кВА и примерно на 150% больше |
Что прислать
Что указать для расчёта ОСР-1 кВА
Пришлите известные параметры и условия установки. Инженер уточнит недостающие данные перед расчётом цены и срока.
| Параметр | Что указывать или проверять | Почему это важно |
|---|---|---|
| Серия или тип | ОСР | Инженер проверит, подходит ли серия для вашей схемы. |
| Номинальная мощность | 1 кВА | Режим нагрузки и запас мощности проверим при расчёте. |
| Электрические параметры | 1-фазное исполнение; Низковольтный; напряжения обмоток, схема и конструкция — по ТЗ | Напряжения, токи, частоту и схему укажем для рассчитанного исполнения. |
| Условия установки | Температура, вентиляция, защита и монтаж | От них зависят тепловой режим, корпус и габариты. |
| Результат расчёта | Техническое и коммерческое предложение | В КП укажем характеристики, цену, срок, состав поставки и документы. |
Важно для расчёта. Потери холостого хода и короткого замыкания, ток холостого хода, напряжение короткого замыкания, масса, габариты, шум, класс нагревостойкости, IP и схема соединения будут указаны для конкретного рассчитанного исполнения.
Серии и исполнения
Другие мощности серии ОСР
Сравните соседние модели по мощности. Напряжения, схема и конструкция должны соответствовать вашему проекту.
Соседняя модель или серия
Трансформаторы ОСР
Однофазный разделительный трансформатор без защитного кожуха. Выберите модель по мощности, а для заказа укажите напряжения, схему, режим работы и требования к конструкции.
Подробнее → Соседняя модель или серияТрансформатор ОСР-2,5 кВА
Однофазные низковольтные трансформаторы. ОСР · 2.5 кВА.
Подробнее → Соседняя модель или серияТрансформатор ОСР-5 кВА
Однофазные низковольтные трансформаторы. ОСР · 5 кВА.
Подробнее → Соседняя модель или серияТрансформатор ОСР-10 кВА
Однофазные низковольтные трансформаторы. ОСР · 10 кВА.
Подробнее →Вопросы и ответы
Что уточняют перед заказом
Ответы по мощности, току, напряжениям и цене ОСР-1 кВА.
Подойдёт ли мощность 1 кВА для моей нагрузки?
Нужно сложить полную мощность одновременно работающих потребителей и проверить пусковые токи, перегрузки и режим. Инженер сопоставит результат с ОСР-1 кВА и соседними мощностями.
Какой ток соответствует мощности 1 кВА?
Ток зависит от напряжения и числа фаз. На странице приведены примеры расчёта. Номинальные токи конкретного исполнения укажем после согласования напряжений и схемы.
Какие напряжения можно заказать для ОСР-1 кВА?
Напряжения и схему задаёт проект. Для расчёта пришлите однолинейную схему или укажите входное и выходное напряжение, частоту, нейтраль и характер нагрузки.
От чего зависит цена ОСР-1 кВА?
От электрической схемы, материалов обмоток, потерь, изоляции, кожуха, вводов, датчиков, испытаний, документов и количества. Точную цену рассчитаем после согласования исполнения.
Заявка на расчёт
Получите расчёт ОСР-1 кВА
Приложите ТЗ, схему, опросный лист, паспорт аналога или фотографию шильдика. Если знаете не все параметры, опишите нагрузку, напряжения, количество и место установки.
- проверим мощность 1 кВА и применимость серии ОСР;
- согласуем электрическую схему, нагрузку и конструктивное исполнение;
- укажем цену, срок, комплект поставки и документы.
