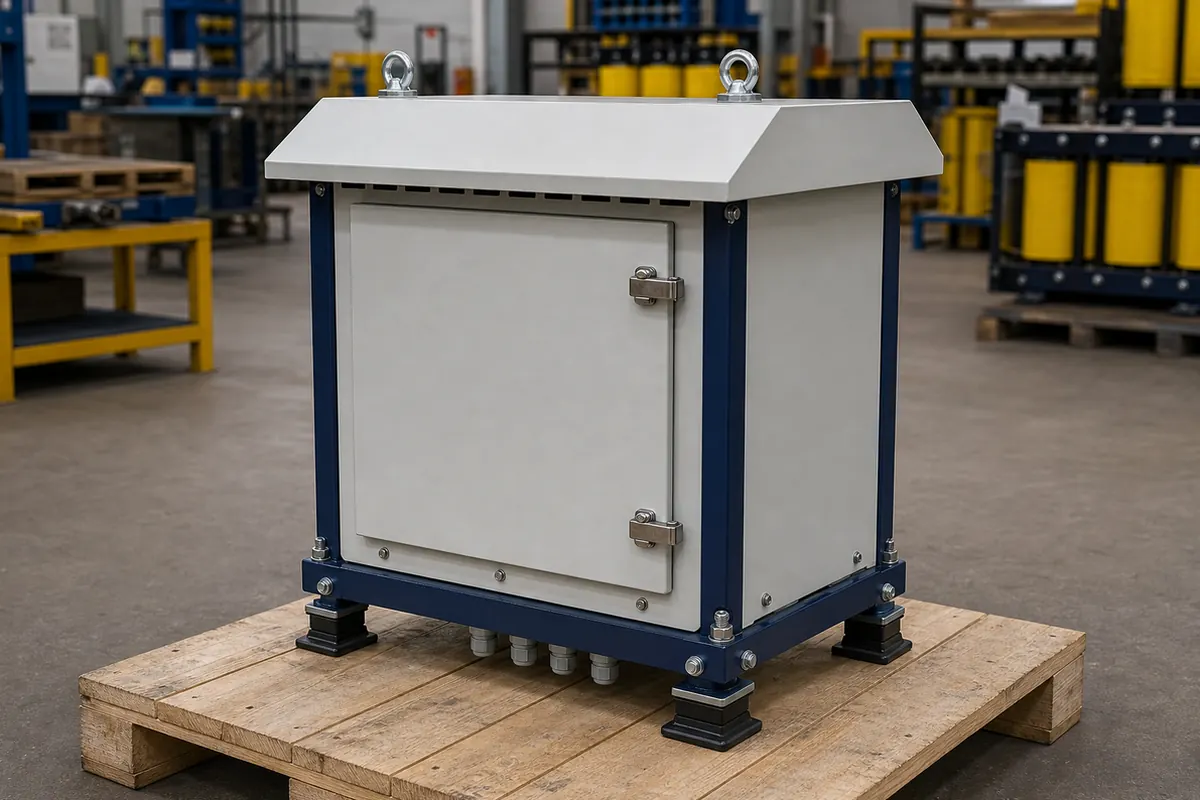

Судовой трансформатор ОСЗМ-10 кВА
ОСЗМ-10 кВА — однофазный судовой трансформатор в защитном кожухе; электрические параметры, конструкцию и комплект поставки согласуем по ТЗ.
Серия ОСЗМ
Назначение и конструкция ОСЗМ-10 кВА
ОСЗМ-10 кВА — однофазный судовой трансформатор в защитном кожухе. Номинальная полная мощность — 10 кВА. Напряжения, схему и требования к конструкции укажите в ТЗ.
Назначение исполнения
Для судового исполнения нужны параметры бортовой сети, место установки, вибрация, влажность и требования проекта. Объём технического наблюдения РКО согласуем до начала производства. После расчёта укажем в коммерческом предложении параметры, цену, срок и комплект поставки.
Проверим нагрузку для ОСЗМ-10 кВА
Для ОСЗМ-10 кВА проверим полную мощность, пусковые токи, перегрузки и цикл работы относительно параметров питающей сети.
Укажем состав поставки
Для ОСЗМ-10 кВА перечислим согласованные выводы, оболочку, датчики, испытания, документы и упаковку.
Сферы применения
Где применяют ОСЗМ-10 кВА
Показываем типовые задачи для серии ОСЗМ этой мощности. Перед заказом сверим схему, нагрузку и условия установки.
Палубные механизмы
Подбор под режим привода, ограничения по массе и внешние воздействия.
Комплектное судовое оборудование
Встраивание в шкаф или установку с согласованной вентиляцией и документами.
Новое строительство
Подбор по бортовой сети, месту установки, климатическим и механическим воздействиям.
Что означает 10 кВА
Диапазон подходит для отдельных установок и участков, но выбор зависит от пуска, цикличности и допустимого падения напряжения. Для ОСЗМ-10 кВА мощность проверяют по полной мощности нагрузки, её одновременности и пусковым режимам.
Мощность и ток
Проверка мощности и токов для ОСЗМ-10 кВА
Однофазный судовой трансформатор в защитном кожухе. Назначение — питание вспомогательных и технологических цепей судовой электроустановки. По уровню мощности это локальная промышленная нагрузка.
Проверить нагрузку
Составьте перечень потребителей для ОСЗМ-10 кВА: мощность, ток, cos φ, пуск и продолжительность работы.
Согласовать электрическую схему
Для серии ОСЗМ нужно подтвердить частоту и напряжения бортовой сети, вибрацию, влажность, крен, охлаждение и требования РКО.
Подготовить монтаж
Проверьте сечения кабелей, защиту, вентиляцию шкафа или кожуха и возможность подключения выбранных выводов.
Рассчитать кожух
Степень защиты, вентиляционные отверстия, кабельные вводы и доступ к клеммам проверяют вместе с тепловым режимом.
Расчётный пример
Ток при разных напряжениях
Для однофазной цепи используем I = S / U.
| Вариант расчёта | Ток по полной мощности | Формула |
|---|---|---|
| однофазная цепь 230 В | 43,5 А | S = 230 В × I |
| однофазная цепь 400 В | 25 А | S = 400 В × I |
Важно. Для ОСЗМ-10 кВА приведены расчётные примеры по полной мощности, а не паспортные токи готового изделия. Если ОСЗМ-10 кВА работает с преобразовательной, несимметричной или нелинейной нагрузкой, токи обмоток определяют по её реальной форме.
Проверка загрузки
Загрузка относительно номинала
Для ОСЗМ-10 кВА сравнение помогает проверить график нагрузки, но не заменяет тепловой расчёт.
| Уровень загрузки | Полная мощность нагрузки | Разница до номинала |
|---|---|---|
| 70% от номинала | 7 кВА | до номинала остаётся 3 кВА |
| 85% от номинала | 8,5 кВА | до номинала остаётся 1,5 кВА |
| 100% от номинала | 10 кВА | номинальная точка |
Для ОСЗМ-10 кВА арифметические 70%, 85% и 100% соответствуют разным значениям полной мощности. Для ОСЗМ-10 кВА это не рекомендация держать постоянный запас: допустимую загрузку определяют по температуре, циклу, пусковым токам, перегрузкам и требованиям проекта.
Соседние мощности
Ближайшие мощности серии ОСЗМ
Если нагрузка близка к номиналу ОСЗМ-10 кВА, сравните её с соседними мощностями той же серии.
| Модель | Номинальная мощность | Разница относительно этой страницы |
|---|---|---|
| Судовой трансформатор ОСЗМ-6,3 кВА | 6,3 кВА | на 3,7 кВА и примерно на 37% меньше |
| Судовой трансформатор ОСЗМ-10 кВА | 10 кВА | выбранная мощность |
| Судовой трансформатор ОСЗМ-16 кВА | 16 кВА | на 6 кВА и примерно на 60% больше |
Что прислать
Что указать для расчёта ОСЗМ-10 кВА
Пришлите известные параметры и условия установки. Инженер уточнит недостающие данные перед расчётом цены и срока.
| Параметр | Что указывать или проверять | Почему это важно |
|---|---|---|
| Серия или тип | ОСЗМ | Инженер проверит, подходит ли серия для вашей схемы. |
| Номинальная мощность | 10 кВА | Режим нагрузки и запас мощности проверим при расчёте. |
| Электрические параметры | 1-фазное исполнение; электрические параметры и конструкция — по ТЗ | Напряжения, токи, частоту и схему укажем для рассчитанного исполнения. |
| Условия установки | Температура, вентиляция, защита и монтаж | От них зависят тепловой режим, корпус и габариты. |
| Результат расчёта | Техническое и коммерческое предложение | В КП укажем характеристики, цену, срок, состав поставки и документы. |
Важно для расчёта. Потери холостого хода и короткого замыкания, ток холостого хода, напряжение короткого замыкания, масса, габариты, шум, класс нагревостойкости, IP и схема соединения будут указаны для конкретного рассчитанного исполнения.
Серии и исполнения
Другие мощности серии ОСЗМ
Сравните соседние модели по мощности. Напряжения, схема и конструкция должны соответствовать вашему проекту.
Соседняя модель или серия
Судовые трансформаторы ОСЗМ
Однофазные судовые трансформаторы серии ОСЗМ в защитном кожухе. Корпус, вентиляцию и стойкость к условиям судна рассчитаем вместе с электрическими параметрами.
Подробнее → Соседняя модель или серияСудовой трансформатор ОСЗМ-6,3 кВА
Судовые трансформаторы. ОСЗМ · 6.3 кВА.
Подробнее → Соседняя модель или серияСудовой трансформатор ОСЗМ-16 кВА
Судовые трансформаторы. ОСЗМ · 16 кВА.
Подробнее → Соседняя модель или серияСудовой трансформатор ОСЗМ-25 кВА
Судовые трансформаторы. ОСЗМ · 25 кВА.
Подробнее →Вопросы и ответы
Что уточняют перед заказом
Ответы по мощности, току, напряжениям и цене ОСЗМ-10 кВА.
Подойдёт ли мощность 10 кВА для моей нагрузки?
Нужно сложить полную мощность одновременно работающих потребителей и проверить пусковые токи, перегрузки и режим. Инженер сопоставит результат с ОСЗМ-10 кВА и соседними мощностями.
Какой ток соответствует мощности 10 кВА?
Ток зависит от напряжения и числа фаз. На странице приведены примеры расчёта. Номинальные токи конкретного исполнения укажем после согласования напряжений и схемы.
Какие напряжения можно заказать для ОСЗМ-10 кВА?
Напряжения и схему задаёт проект. Для расчёта пришлите однолинейную схему или укажите входное и выходное напряжение, частоту, нейтраль и характер нагрузки.
От чего зависит цена ОСЗМ-10 кВА?
От электрической схемы, материалов обмоток, потерь, изоляции, кожуха, вводов, датчиков, испытаний, документов и количества. Точную цену рассчитаем после согласования исполнения.
Заявка на расчёт
Получите расчёт ОСЗМ-10 кВА
Приложите ТЗ, схему, опросный лист, паспорт аналога или фотографию шильдика. Если знаете не все параметры, опишите нагрузку, напряжения, количество и место установки.
- проверим мощность 10 кВА и применимость серии ОСЗМ;
- согласуем электрическую схему, нагрузку и конструктивное исполнение;
- укажем цену, срок, комплект поставки и документы.
