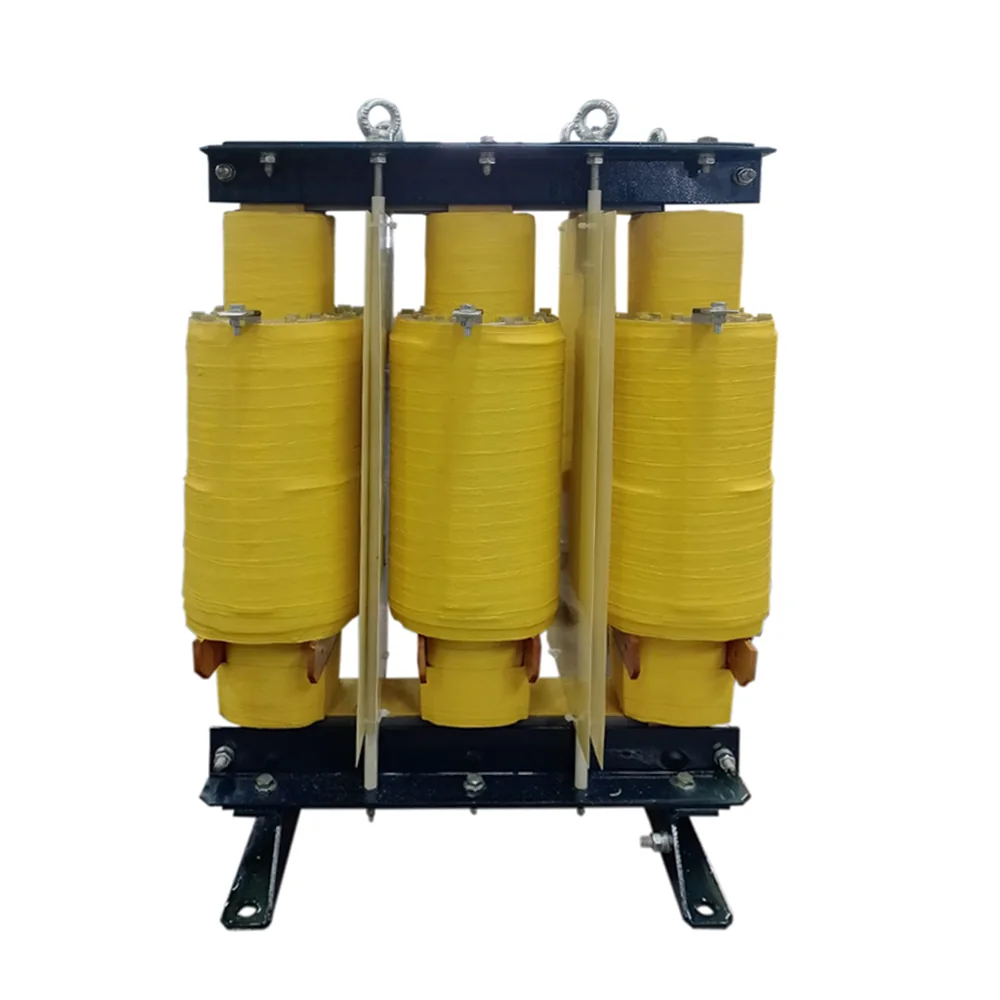

Компенсационный дроссель для КРМ
Трёхфазный дроссель для работы с конденсаторной установкой компенсации реактивной мощности. Для подбора укажите напряжение сети, мощность ступени, параметры конденсаторов, коэффициент расстройки и гармонический состав.
Подбор оборудования
Как выбрать исполнение
Для расчёта нужны мощность, напряжения, схема, режим нагрузки, место установки и требования к защите.
Что проверит инженер
Компенсационный реактор рассчитывают совместно с конденсаторной батареей. Ошибка в настройке может приблизить ветвь к резонансу, поэтому нужны данные о гармониках и коротком замыкании сети. После расчёта укажем в коммерческом предложении параметры, цену, срок и комплект поставки.
Подберём оборудование для вашей схемы
Проверим токи, схему, частоту, нагрузку, изоляцию, охлаждение и условия установки.
Укажем, что входит в поставку
В предложении перечислим корпус, испытания, документы, упаковку и условия поставки. Там же будут цена и срок.
Применение
Для каких задач подходит оборудование
Сверьте назначение серии со своей задачей. Окончательный выбор инженер проверит по схеме и нагрузке.
Ограничение броска
Последовательный элемент при коммутации конденсаторов.
Расстройка ветви
Смещение резонансной частоты относительно значимых гармоник.
Фильтрокомпенсация
Настройка реактора и конденсатора на выбранную частотную характеристику.
Что прислать
Параметры для расчёта
Укажите всё, что уже известно. Если каких-то параметров не хватает, инженер запросит их до расчёта.
| Параметр | Что указывать или проверять | Почему это важно |
|---|---|---|
| Напряжение и частота сети | По объекту | Определяют электрический расчёт и требования к изоляции. |
| Мощность ступени КРМ | квар | Используется для расчёта тока конденсаторов и дросселя. |
| Конденсаторы | Ёмкость и номинальное напряжение | Параметры дросселя и конденсаторов должны быть согласованы. |
| Коэффициент расстройки | По проекту КРМ | Задаёт резонансную частоту связки дросселя и конденсатора. |
| Гармонический состав | По измерениям или проекту | Нужен для оценки токовой нагрузки и риска резонанса. |
| Ток и перегрузка | Рабочий и максимальный | Учитываются гармоники и возможное повышение напряжения. |
| Установка | Вентиляция, температура, IP | Потери дросселя должны отводиться без превышения нагрева. |
Важно для расчёта. Номинальный ток, индуктивность при заданном токе, импеданс, падение напряжения, запас до насыщения, потери, нагрев, массу и габариты укажем после расчёта реактора для согласованного места включения.
Серии и исполнения
Другие мощности серии КРМ
Сравните соседние модели по мощности. Напряжения, схема и конструкция должны соответствовать вашему проекту.
Соседняя модель или серия
Компенсационные реакторы
Реакторы для конденсаторных установок: ограничивают броски тока или расстраивают ветвь относительно гармоник. Для расчёта нужны параметры сети и состав компенсационной установки.
Подробнее → Соседняя модель или серияКомпенсационный реактор 6 кВ
Компенсационные реакторы. Компенсационные.
Подробнее → Соседняя модель или серияКомпенсационный реактор 10 кВ
Компенсационные реакторы. Компенсационные.
Подробнее → Соседняя модель или серияПроизводство оборудования по техническому заданию
Расчёт и изготовление трансформаторов, реакторов и дросселей по схеме, опросному листу, паспорту аналога или требованиям технологической установки.
Подробнее →Вопросы и ответы
Что уточняют перед заказом
Что прислать для расчёта, когда будут известны характеристики и как узнать цену.
Какие данные нужны для расчёта?
Укажите мощность или рабочий ток, входные и выходные параметры, число фаз и частоту, схему, режим нагрузки и условия установки. Для замены приложите паспорт, фотографию шильдика или чертёж аналога.
Какие параметры реактора будут указаны в предложении?
Укажем индуктивность при рабочем токе, падение напряжения, нагрев, запас до насыщения, потери, массу и габариты. Значения рассчитаем для согласованного места включения.
Можно ли изготовить нестандартное исполнение?
Да. Пришлите ТЗ, схему и ограничения по установке. Инженер проверит, подходит ли выбранная серия, и предложит конструкцию. Компенсационный реактор рассчитывают совместно с конденсаторной батареей. Ошибка в настройке может приблизить ветвь к резонансу, поэтому нужны данные о гармониках и коротком замыкании сети.
Как узнать цену и срок?
Пришлите ТЗ или заполните известные параметры в форме. В коммерческом предложении укажем исполнение, цену, срок, комплект поставки и документы.
Заявка на расчёт
Получите расчёт и КП
Прикрепите ТЗ, схему, опросный лист, паспорт аналога или фотографию шильдика. Если знаете не всё, опишите задачу. Инженер напишет, какие параметры нужно уточнить.
- проверим, подходит ли выбранная серия;
- согласуем электрическую схему и конструкцию;
- укажем цену, срок, комплект поставки и документы.
